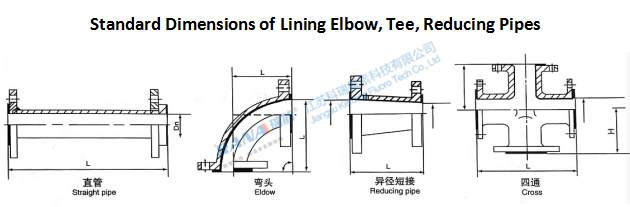

鋼襯四氟彎頭，三通，異徑管件標準尺寸

Specification DN	Straight Pipe	Elbow L	Tee		Cross		Reducing Pipe L
			L	H	L	L
10	≤ 6000	70	140	70	140	140
15	≤ 6000	80	160	80	160	160
20	≤ 6000	85	170	85	170	170
25	≤ 6000	90	180	90	180	180
32	≤ 6000	100	200	100	200	200
40	≤ 6000	115	230	115	230	230
50	≤ 6000	120	240	120	240	240	100
65	≤ 6000	130	260	130	260	260	100
80	≤ 6000	140	280	140	280	280	100
100	≤ 6000	150	300	150	300	300	100
125	≤ 6000	190	380	190	380	380	150
150	≤ 6000	230	460	230	460	460	150
200	≤ 6000	205	410	205	410	410	160
250	≤ 6000	255	510	255	510	510	180
300	≤ 6000	305	610	305	610	610	200

注：1）當通徑DN≥500mm時，屬設備類。

2）若系負壓狀態下使用，請訂貨時加以說明，則按耐負壓工藝襯里施工。

3）法蘭若無特殊要求，則按HG20592-2009的規定，詳見附錄。

4）各通用管配件的參數見表，其它非標件如偏心異徑管，異徑彎頭等可按用戶要求加工。

5）鋼襯F4、F46視筒視鏡使用壓力＜0.3MPa，使用壓力≥0.3Mpa工況下，推薦客戶選用鋼襯四氟四通視鏡。

6）鋼襯四氟模壓件DN≥200，使用溫度＜120℃，使用壓力-0.02-1.6Mpa，可根據客戶工況條件進行特別設計。
